39BYGH系列混合式步進電機具有高精度，低噪音，轉速，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療、自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。
| 39BYG混合式步進電機 | ||||||
| 基本參數 | ||||||
| 基本項目 | 性能 | |||||
| 步距角 | 1.8° | |||||
| 溫升 | 60K max | |||||
| 環境溫度 | (-20℃~+70℃) | |||||
| 絕緣電阻 | 100MΩ min 500VDC | |||||
| 絕緣耐壓 | 500VAC for 1min | |||||
| 徑向間隙 | 0.O2max(450g load) | |||||
| 軸向間隙 | 0.O8max(450g load) | |||||
| 最大徑向壓力 | 10N(20mm from the flange) | |||||
| 最大軸向壓力 | 25N | |||||
| 絕緣等級 | E | |||||
| 電機規格 | ||||||||||
| 型號 | 額定電壓 | 步距角 | 長度 | 電流 | 電阻 | 電感 | 力矩 | 引線數 | 轉正慣量 | 重量 |
| V DC | （°） | （L)mm | A | Ω | mH | mN.m | No. | g.cm2 | g | |
| 39BYGH079 | 10 | 1.8 | 20 | 0.4 | 25 | 22 | 130 | 4 | 11 | 105 |
| 39BYGH009 | 14 | 1.8 | 20 | 0.25 | 56 | 23 | 100 | 4 | 15 | 120 |
| 39BYGH007 | 10 | 1.8 | 20 | 0.4 | 25 | 27 | 150 | 4 | 15 | 120 |
| 39BYGH109C | 13.6 | 1.8 | 20 | 0.4 | 34 | 43 | 180 | 4 | 20 | 140 |
| 39BYGH105D | 6 | 1.8 | 20 | 0.2 | 30 | 24 | 160 | 4 | 20 | 140 |
| 39BYGH221 | 10 | 1.8 | 20 | 0.4 | 25 | 34 | 180 | 4 | 23 | 155 |
| 39BYGH301C | 3.52 | 1.8 | 20 | 0.8 | 4.4 | 7.9 | 190 | 4 | 30 | 192 |
| 39BYGH501C | 3.6 | 1.8 | 20 | 1.5 | 2.4 | 4 | 350 | 4 | 44 | 265 |
| 以上參數為常規幾種規格，具體要求可以根據客戶要求定做。 | ||||||||||

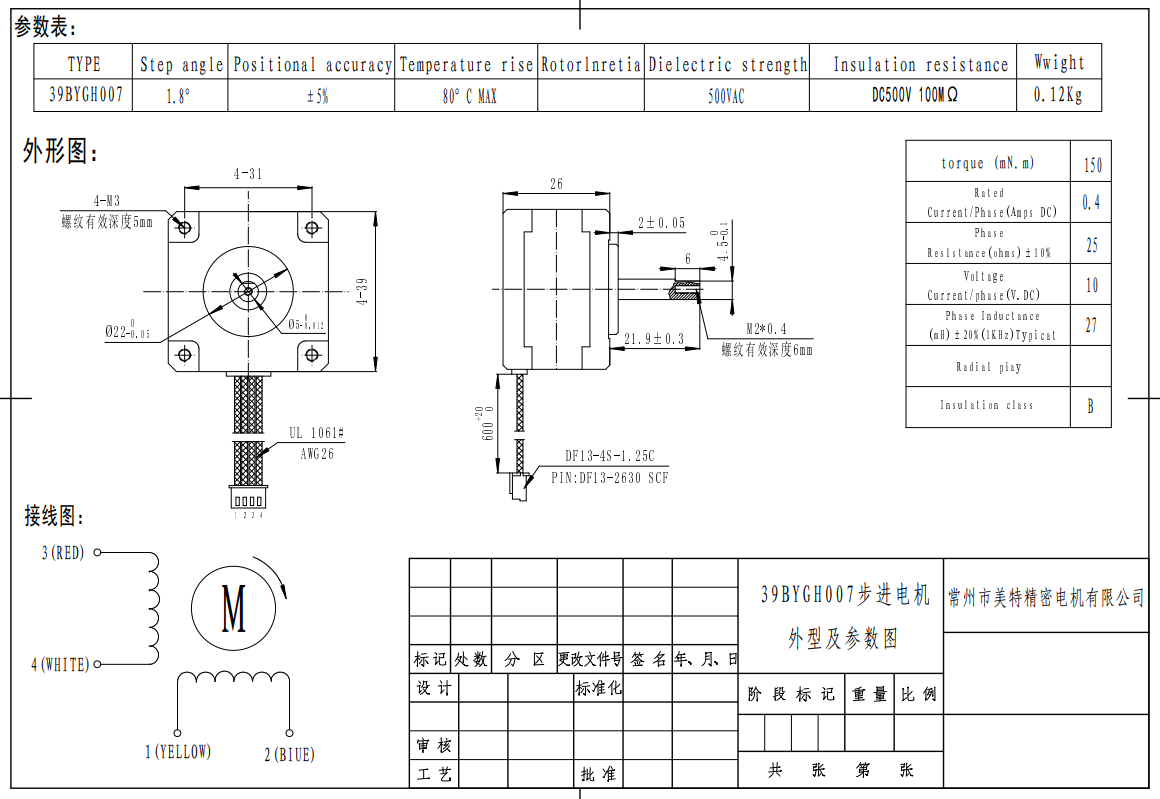

| （電機外形圖 接線圖）PDF圖紙下載： | ||||||||||
